機床型號

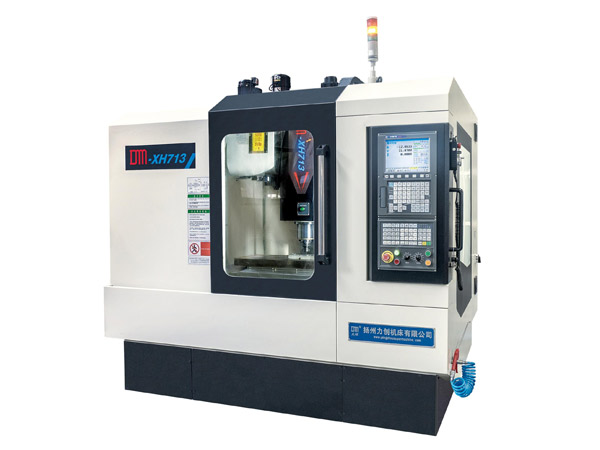

XH713

項 目

基 本 參 數

工作臺尺寸(寬×長)，mm

330×920

工作臺最大承載，kg

300

T型槽(寬×槽數×槽間距)，mm

14×3×100

X軸行程(工作臺移動)，mm

650

Y軸行程(工作臺移動)，mm

400

Z軸行程(主軸箱移動)，mm

500

主軸端面到工作臺距離,mm

100～600

主軸錐孔錐度號

ISO40

刀具規格

BT40

主軸轉速范圍，r/min

100～8000/10000

X、Y、Z向進給速度，mm/min

1～15000

X、Y、Z快移速度，mm/min

24000

直線運動坐標的定位精度，mm

0.006

直線運動坐標的重復定位精度，mm

0.004

主電機功率，kW

額定

7.5

最大

11

刀庫容量，把

12/16

換刀時間，s

8

機床外形尺寸(長×寬×高)，cm

211×204×205

機床凈重，kg

3000

標準附件／ standard accessories

．扳手
．拉釘
．鐵夾頭
．勾頭扳手

． wrenches
． Retention knob
． Collets
． Hook wrench

標準配置／ Standard part

·三軸滑動導軌
·高速主軸單元6000r / min
·變頻主軸電機
·BT40刀柄
·自動潤滑、冷卻系統
·氣動松拉刀系統
·分離式電子手輪
·簡易防護

·3-Axis box way
·Spindle speed 6000 r / min
·Inverter motor
·BT40 shrank
·Auto lubrication , coolant system
·Air auto hold / release tool system
·Electric hand wheel
·simple cover

可選配置／Optional

·X 、 Y 軸滾動導軌（ XH712G )
·高速主軸單元 10000r / min / 8000r / min
·CAT40 刀柄
·GSK218M 、 HNC21MD 、 KND1000M 等數控系統
·半防護或全防護
·第四軸
·X , Y axis Hiwin linear guide Way ( rapid travel speed 24m )
·Spindle speed 10000r / min
·CAT40 shrank
·HNC218M,GSK980M,KND1000M ( etc. control system )
·Full cover
·No. 4 axis

敘述Item

內容 Specifications

1

自動換刀方式Automatic tool change mode

主軸頭上下移動式
Up and down moveable main spindle nose

2

刀具選擇方式 Tool selection mode

雙向正，逆轉任意式
Optional in billaeral positive and reverse rotation

3

刀庫容里區分Tool magazine capacity classification

10T

4

刀具最大直徑Max. tool diameter

90mm

5

刀具最大重量Max. tool weight

8kg

6

刀具最大長度Max. tool length

250mm

7

刀具規格Tool specification

BT40

8

刀庫移動動力源Source of power for tool magazine move

氣壓6kg/cm2 Pneumatic 6kg/cm2

9

刀庫持刀中心移至中心行程Length of travel from tool holding center of tool magazine

230mm

10

氣壓缸凸出行程Protruding stroke of pneumatic cylinder

230mm

11

驅動馬達含減速機Driving motor including reducer

60W×380V×1/25r

12

氣壓缸用磁環進接開關Magnetic ring proximity switch used in pneumatic cylinder

RS=63 R24V

13

刀把定位用進接開關Proximity switch used for tool shank position

FL7M-2J6HD

14

換刀時間Tool change time

7S

機床型號

XH712

項 目

基 本 參 數

工作臺尺寸(寬×長)，mm

280×920

工作臺最大承載，kg

250

T型槽(寬×槽數×槽間距)，mm

14×3×85

X軸行程(工作臺移動)，mm

450

Y軸行程(工作臺移動)，mm

300

Z軸行程(主軸箱移動)，mm

400

主軸端面到工作臺距離,mm

110～510

主軸錐孔錐度號

ISO40

刀具規格

BT40

主軸轉速范圍，r/min

100～8000

X、Y、Z向進給速度，mm/min

1～5000

X、Y、Z快移速度，mm/min

15000

直線運動坐標的定位精度，mm

0.011

直線運動坐標的重復定位精度，mm

0.004

主電機功率，kW

額定

7.5

最大

11

刀庫容量，把

10

換刀時間，s

7

機床外形尺寸(長×寬×高)，cm

195×169×204

機床凈重，kg

1900

標準附件／ standard accessories

．扳手
．拉釘
．鐵夾頭
．勾頭扳手

． wrenches
． Retention knob
． Collets
． Hook wrench

標準配置／ Standard part

·三軸滑動導軌
·高速主軸單元6000r / min
·變頻主軸電機
·BT40刀柄
·自動潤滑、冷卻系統
·氣動松拉刀系統
·分離式電子手輪
·簡易防護

·3-Axis box way
·Spindle speed 6000 r / min
·Inverter motor
·BT40 shrank
·Auto lubrication , coolant system
·Air auto hold / release tool system
·Electric hand wheel
·simple cover

可選配置／Optional

·X 、 Y 軸滾動導軌（ XH712G )
·高速主軸單元 10000r / min / 8000r / min
·CAT40 刀柄
·GSK218M 、 HNC21MD 、 KND1000M 等數控系統
·半防護或全防護
·第四軸
·X , Y axis Hiwin linear guide Way ( rapid travel speed 24m )
·Spindle speed 10000r / min
·CAT40 shrank
·HNC218M,GSK980M,KND1000M ( etc. control system )
·Full cover
·No. 4 axis

敘述Item

內容 Specifications

1

自動換刀方式Automatic tool change mode

主軸頭上下移動式
Up and down moveable main spindle nose

2

刀具選擇方式 Tool selection mode

雙向正，逆轉任意式
Optional in billaeral positive and reverse rotation

3

刀庫容里區分Tool magazine capacity classification

10T

4

刀具最大直徑Max. tool diameter

90mm

5

刀具最大重量Max. tool weight

8kg

6

刀具最大長度Max. tool length

250mm

7

刀具規格Tool specification

BT40

8

刀庫移動動力源Source of power for tool magazine move

氣壓6kg/cm2 Pneumatic 6kg/cm2

9

刀庫持刀中心移至中心行程Length of travel from tool holding center of tool magazine

230mm

10

氣壓缸凸出行程Protruding stroke of pneumatic cylinder

230mm

11

驅動馬達含減速機Driving motor including reducer

60W×380V×1/25r

12

氣壓缸用磁環進接開關Magnetic ring proximity switch used in pneumatic cylinder

RS=63 R24V

13

刀把定位用進接開關Proximity switch used for tool shank position

FL7M-2J6HD

14

換刀時間Tool change time

7S

機床型號

XH715

項 目

工作臺尺寸(寬×長)，mm

工作臺最大承載，kg

T型槽(寬×槽數×槽間距)，mm

X軸行程(工作臺移動)，mm

Y軸行程(工作臺移動)，mm

Z軸行程(主軸箱移動)，mm

主軸端面到工作臺距離,mm

主軸錐孔錐度號

刀具規格

主軸轉速范圍，r/min

X、Y、Z向進給速度，mm/min

X、Y、Z快移速度，mm/min

直線運動坐標的定位精度，mm

直線運動坐標的重復定位精度，mm

主電機功率，kW

額定

最大

刀庫容量，把

換刀時間，s

機床外形尺寸(長×寬×高)，cm

機床凈重，kg

標準附件／ standard accessories

．扳手
．拉釘
．鐵夾頭
．勾頭扳手

． wrenches
． Retention knob
． Collets
． Hook wrench

標準配置／ Standard part

·三軸滑動導軌
·高速主軸單元6000r / min
·變頻主軸電機
·BT40刀柄
·自動潤滑、冷卻系統
·氣動松拉刀系統
·分離式電子手輪
·簡易防護

·3-Axis box way
·Spindle speed 6000 r / min
·Inverter motor
·BT40 shrank
·Auto lubrication , coolant system
·Air auto hold / release tool system
·Electric hand wheel
·simple cover

可選配置／Optional

·X 、 Y 軸滾動導軌（ XH712G )
·高速主軸單元 10000r / min / 8000r / min
·CAT40 刀柄
·GSK218M 、 HNC21MD 、 KND1000M 等數控系統
·半防護或全防護
·第四軸
·X , Y axis Hiwin linear guide Way ( rapid travel speed 24m )
·Spindle speed 10000r / min
·CAT40 shrank
·HNC218M,GSK980M,KND1000M ( etc. control system )
·Full cover
·No. 4 axis

敘述Item

內容 Specifications

自動換刀方式Automatic tool change mode

主軸頭上下移動式
Up and down moveable main spindle nose

刀具選擇方式 Tool selection mode

雙向正，逆轉任意式
Optional in billaeral positive and reverse rotation

刀庫容里區分Tool magazine capacity classification

10T

刀具最大直徑Max. tool diameter

90mm

刀具最大重量Max. tool weight

8kg

刀具最大長度Max. tool length

250mm

刀具規格Tool specification

BT40

刀庫移動動力源Source of power for tool magazine move

氣壓6kg/cm2 Pneumatic 6kg/cm2

刀庫持刀中心移至中心行程Length of travel from tool holding center of tool magazine

230mm

氣壓缸凸出行程Protruding stroke of pneumatic cylinder

230mm

驅動馬達含減速機Driving motor including reducer

60W×380V×1/25r

氣壓缸用磁環進接開關Magnetic ring proximity switch used in pneumatic cylinder

RS=63 R24V

刀把定位用進接開關Proximity switch used for tool shank position

FL7M-2J6HD

換刀時間Tool change time

7S

機床型號

XH716

項 目

基 本 參 數

工作臺尺寸(寬×長)，mm

600×1300

工作臺最大承載，kg

600

T型槽(寬×槽數×槽間距)，mm

18×5×100

X軸行程(工作臺移動)，mm

1000

Y軸行程(工作臺移動)，mm

600

Z軸行程(主軸箱移動)，mm

600

主軸端面到工作臺距離,mm

180～780

主軸錐孔錐度號

ISO40

刀具規格

BT40

主軸轉速范圍，r/min

20～8000

X、Y、Z向進給速度，mm/min

1～12000

X、Y、Z快移速度，mm/min

X、Y：36000
Z：30000

直線運動坐標的定位精度，mm

0.01

直線運動坐標的重復定位精度，mm

0.005

主電機功率，kW

額定

11

最大

15

刀庫容量，把

24

換刀時間，s

1.8

機床外形尺寸(長×寬×高)，cm

290×263×245

機床凈重，kg

7000

機床型號

XH717

項 目

基 本 參 數

工作臺尺寸(寬×長)，mm

700×1360

工作臺最大承載，kg

800

T型槽(寬×槽數×槽間距)，mm

18×5×152.5

X軸行程(工作臺移動)，mm

1200

Y軸行程(工作臺移動)，mm

700

Z軸行程(主軸箱移動)，mm

650

主軸端面到工作臺距離,mm

150～800

主軸錐孔錐度號

ISO40/ISO50

刀具規格

BT40/ BT50

主軸轉速范圍，r/min

20～8000

X、Y、Z向進給速度，mm/min

1～10000

X、Y、Z快移速度，mm/min

36000

直線運動坐標的定位精度，mm

0.01

直線運動坐標的重復定位精度，mm

0.005

主電機功率，kW

額定

11

最大

15

刀庫容量，把

24

換刀時間，s

1.8

機床外形尺寸(長×寬×高)，cm

350×295×320

機床凈重，kg

9500
